IMPACTor
Produktentwicklung
Systemanalyse - Konzeptentwicklung - Prototypenbau - Proof of Concept -
Auswahl Fertigungspartner
Der IMPACTor ist ein Beispiel für die Produktentwicklung eines mechatronischen Aktuators. Für Sortierprozesse wurde ein schneller Aktuator entwickelt, der einzelne Objekte aus einem Stoffstrom am Ende eines Förderbands auswirft. Dies geschieht durch eine Stoßbewegung mit einer Zykluszeit <80ms. Der zuvor für die Aufgabe vom Anlagenbauer vorgesehene Linearmotor erreichte zwar die erforderliche Zykluszeit, nicht jedoch den für das Gewicht der Objekte erforderlichen Stoßimpuls.

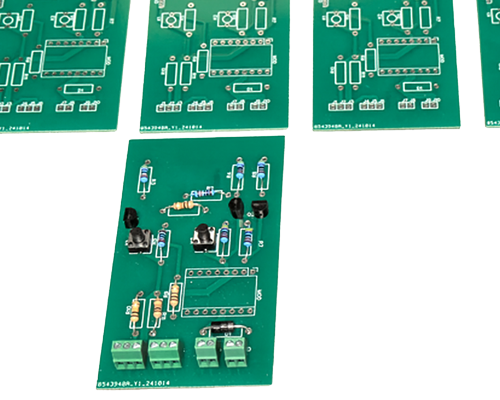

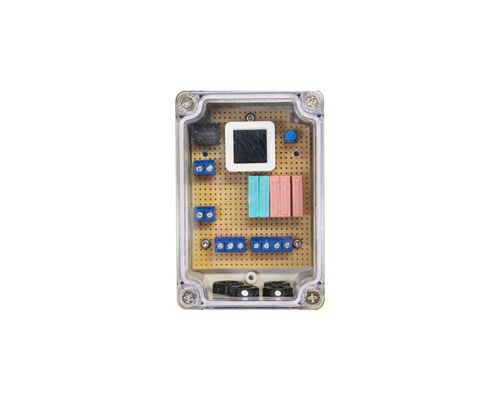

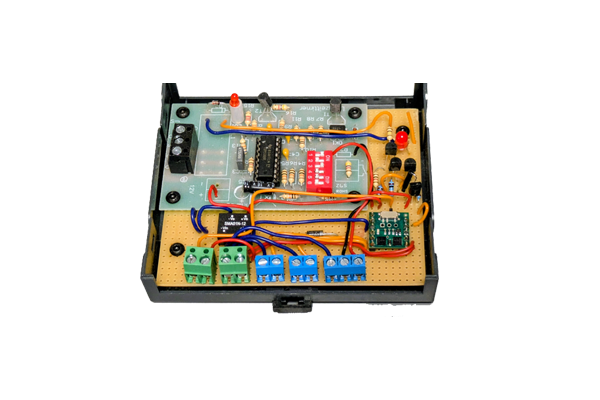

Die Neuentwicklung wurde mit Fokus auf Robustheit mit einem Pneumatikzylinder, spezieller Pneumatiksteuerung und integrierter Impulselektronik für höchste Dynamik umgesetzt. Für hohe Anfangsbeschleunigung arbeitet das mechatronische System mit einem integrierten Energiespeicher, der die Pneumatik am Bewegungsanfang unterstützt und für einen hohen Impuls zum Ausstoßen des Objekts sorgt. Auf der Testanlage wurde mit dem Prototypen der Funktionsnachweis mit Objekten erbracht, die ein 4fach höheres Gewicht hatten im Vergleich zur Leistungsgrenze des vorher angedachten Linearmotors.
Der IMPACTor kann in verschiedenen Geometrien sowohl für Schwenk- als auch Stoß-Bewegungen realisiert und an die spezifische Aufgabenstellung angepasst werden. Technische Details auf Anfrage.
Der IMPACTor kann in verschiedenen Geometrien sowohl für Schwenk- als auch Stoß-Bewegungen realisiert und an die spezifische Aufgabenstellung angepasst werden.
